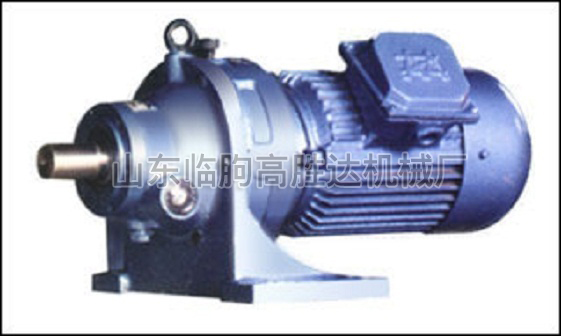

BWY擺線針輪減速機

 擺線針輪減速機是采用擺線針齒嚙合的，少齒差行星傳動原理設計而成的一種新型傳
       動機械，已廣泛地應用到石油化工、建筑、冶金礦山、起重運輸、紡織印染、工程
       機 械、食品加工、電子電視等各個領域，深受用戶的信賴和一致好評。
       擺線針輪減速機有如下特點：
       1. 傳動比大：?jiǎn)渭?jí)傳動比為9-87，雙級傳動比99-7569，多級串聯時傳動比可以更大；
       2. 傳動效率高：?jiǎn)渭?jí)傳動效率均在90%以上；
       3. 結構緊湊、體積小、重量輕、高速軸和低速軸在同一軸線上，裝拆方便；
       4. 運轉平穩噪聲低，能承受過載和沖擊；
       5. 使用可靠壽命長



尺寸 機型號	L1	I	I1	G	E	M	Dc	H	C	F	N	R	N ×d	D	b	h	D1	b1	h1	A	B	DM
12	214	34	25	104	90	120	150	176	100 0 -0.5	180	210	15	4 ×12	25h6	8	28	15h6	5	17	156		見 附 表
15	275	45	36	153	100	150	200	278	140 0 -0.5	250	290	20	4 ×15	35h6	10	38	18h6	5	20	197
18	334	70	40	169	145	195	230	281	150 0 -0.5	290	330	22	4 ×15	45h6	14	48.5	22h6	6	24.5	255
22	416	86	60	204	150	238	295	355	160 0 -0.5	370	410	25	4 ×17	55h6	16	59	30h6	8	33	314
27	473	94	56	139	275	335	360	435	200 0 -0.5	380	430	30	4 ×21	70h6	20	74.5	35h6	10	38	368
30	512	100	65	146	320	380	374	470	220 0 -0.5	420	470	30	4 ×21	80h6	22	85	40h6	12	43	392
33	604	120	82	155	380	440	435	540	250 0 -0.5	480	530	35	4 ×25	90h6	25	95	45h6	14	48.5	454
39	700	141	80	186	240×2	560	510	614	290 0 -0.5	560	620	40	6 ×25	100h6	28	106	50h6	14	53.5	553
45	813	150	100	230	250×2	600	580	706	325 0 -0.5	630	690	45	6 ×30	110h6	28	116	55h6	16	59	612
55	1065	202	120	324	330×2	810	710	883	420 0 -0.5	800	880	50	6 ×32	130h6	32	137	70h6	20	74.5	809
65	1462	330	150	485	420×2	1040	990	1163	540 0 -0.5	1050	1160	60	6 ×45	180h6	45	190	90h6	25	95	1154
